混凝土养护，看似简简单单，实则里头藏着不少门道。不少经过养护的混凝土表面出现黄色锈迹，业主因而拒绝验收。所以混凝土养护可丝毫马虎不得，要是稍微不小心，反倒极有可能给日后的工程埋下隐患。

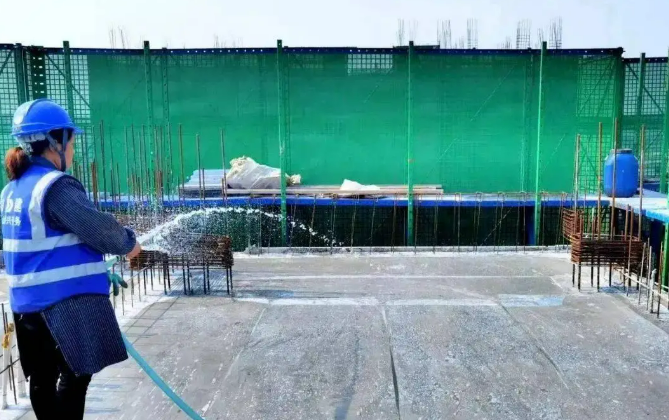

不管是洒水、泡水还是浸在水里，得留意这几点问题。

禁止1：别用脏水

这类含有杂质且有酸碱的水，浇下去就会出状况。不少人养护时随便找水——工地的积水、带油污的水、甚至扔了废钢筋的水，都往混凝土上浇，如此一来，表面要么出现锈线，要么泛白，严重的还会致使强度降低。

以前有个项目就是典型事例：他们错把切割下来的废钢筋丢进养护水桶里，钢筋生锈后，锈水顺着混凝土表面的毛细孔渗进去，形成一道道黄色锈线，甲方觉得影响美观，硬要返工。更不妙的是，要是用了酸性或强碱性的水（像工地洗设备的废水），还会破坏水泥水化产物，使得混凝土变得又酥又脆。

去年有人采用pH值为4的酸性废水来养护，C30混凝土28天强度竟直接从38MPa降至31MPa，表面轻轻一抠就掉渣，最后只能凿了重新浇筑。

怎么避坑？记住2个简单方法：

1.先瞧瞧水的色泽：清澈状、无色泽、无油污、无杂质像泥沙、铁锈这类），方可使用。

2.用pH试纸来测一测：数值处于6到8之间（属中性为佳要是低于5或者高于9的水，直接淘汰掉。

禁止2：海水坚决不能用

这类水的盐分可会侵蚀钢筋，使得混凝土在半年内就出现开裂情况，海边的项目可特别容易掉进这个陷阱。海水里的盐分，特别是氯离子，那可是混凝土和钢筋的大对头，浇那么一回就埋下了隐患。

先前有个海边厂房项目，只因用海水养护地坪，仅半年时光，地坪表面就起砂掉皮。拿锤子敲开一块，里头的钢筋锈得乌黑，混凝土还出现了裂缝。经检测混凝土里的氯离子含量超出标准3倍，钢筋被腐蚀后体积膨胀，将混凝土撑裂，最后只得把1000平方米的地坪全刨了重新浇筑。

为啥海水这般可怕？只因氯离子会穿透混凝土表面，与钢筋起反应，生成铁锈（氧化铁），铁锈的体积为钢筋的2-3倍好似在混凝土里撑气球，迟早将混凝土撑裂。并且这种腐蚀是不可逆的，一旦启动，只能干看着裂缝愈发宽大，压根没法完全补救。

海边项目怎么选水？就一个原则：

得用淡水，就算得拉水过来，成本高些也划算。要是真没办法，起码得用淡水把海水稀释十倍以上，然后检测氯离子含量（低于0.06%），才能够用，不过最好还是别去冒那个险。

禁止3：别用温差大的水

若水养护用水冷热差异很大，表面必定会龟裂。夏天用冰冷的井水，冬天用刺骨的冷水，这种温差超过11℃的水浇到混凝土上，表面马上就会出现细裂缝，其实很多人还不清楚为啥。

有专家专门做过测试：夏天时混凝土内部温度达50℃，用15的井水直接浇灌，温差有35℃，1小时后表面就布满了密密麻麻的龟裂。其实这是由于混凝土热胀冷缩的速度极快，混凝土表面会瞬间收缩，超出了抗拉极限，所以就裂开。

怎么控制水温？记住2个技巧：

1.测温差：用温度计去分别测量混凝土表面温度以及水温，这温差可不能超过11℃，要是超过了那可就别用。

2.调节水温：夏季使用井水时，先将其放在阳光下晾晒，待水温升至30℃左右再用；冬季使用冷水前，可先加入少量温水，将水温调节至10℃以上再用于养护。

养护浇水看似是件小事，可千万别随便应付。要是用错一次水，返工成本会更高。实际上水养护的关键就3个：用洁净的淡水、把控好温差、别让杂质混进去，这些可都是容易落实的事儿。要知道养护可不是走形式，得用心去做。而且只有把每一个细节都做到家，才能够保证混凝土结构长期稳定又安全。

内容来源：砼界

免责声明:本文涉及的部分文案、图片、视频摘自于互联网，目的在于分享更多信息，本站不对其准确性负责。部分内容、图片系网络转载，版权归原作者所有，部分内容因转载众多，无法确认原作者，如有问题，请联系删除。
